A5系列伺服驅動器
永宏A5伺服USDA5-0706R2C00S/USMA5-02R30A60

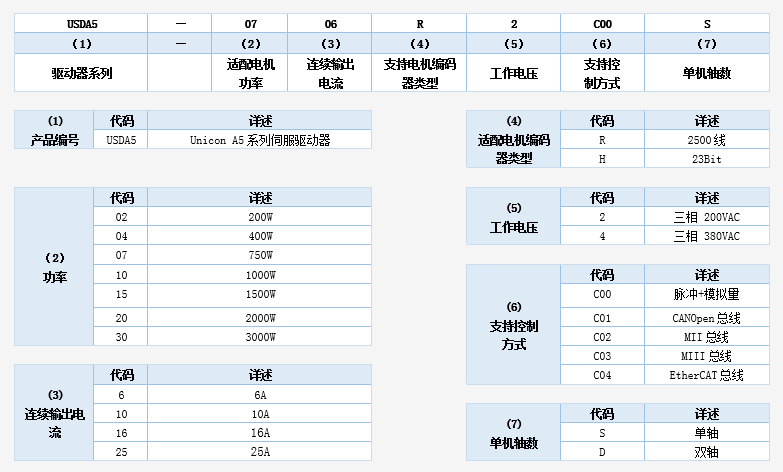

◆ 型號規格一覽表
|
驅動器型號 |
USDA5-0206□2C00△ |
USDA5-0406□2C00△ |
USDA5-0706□2C00△ |
USDA5-1010□2C00△ |
USDA5-1510□2C00△ |
USDA5-2016□2C00△ |
USDA5-3016□2C00△ |
|
|
基 |
適用電機容量(KW) |
0.2 |
0.4 |
0.75 |
1.0 |
1.5 |
2.0 |
3.0 |
|
連續輸出電流（A） |
6.0 |
6.0 |
6.0 |
10.0 |
10.0 |
16.0 |
16.0 |
|
|
最大瞬時輸出電流（A） |
10.6 |
10.6 |
10.6 |
30.0 |
30.0 |
48.0 |
48.0 |
|
|
主電源 |
三相 200-240V -10%～15% 50/60Hz |
|||||||
|
輸入控制電源要求 |
單相 200-240V -10%～15% 50/60Hz |
|||||||
|
輸入電源容量（KVA） |
2.3 |
2.3 |
2.3 |
3.2 |
3.2 |
4.0 |
5.9 |
|
|
內置再生電阻（Ω） |
50 |
50 |
50 |
50 |
50 |
20 |
20 |
|
|
內置再生電阻（W） |
60 |
60 |
60 |
60 |
60 |
120 |
120 |
|
|
允許外接內置再生電阻最小阻值（Ω） |
16 |
16 |
16 |
16 |
16 |
10 |
10 |
|
|
控制模式 |
位置控制、JOG 運行、速度接點等 |
|||||||
|
編碼器反饋 |
編碼器：2500線省線增量式、23Bit絕對值式 |
|||||||
|
使用條件 |
使用環境溫度／保管溫度 |
使用環境溫度：0~+50℃，保管溫度：-20~+85℃ |
||||||
|
環境濕度／保管濕度 |
90%RH以下（不得凍結、結露） |
|||||||
|
耐振動／耐沖擊強度 |
4.9m/s2／19.6m/s2 |
|||||||
|
構造 |
基座安裝型 |
|||||||
|
性能 |
速度控制范圍 |
1:10000（速度控制范圍的下限是額定負載時平穩運行無爬行） |
||||||
|
速度響應 |
2.6KHz |
|||||||
|
速度波動率（負載變化） |
0～100%負載時：±0.01%以下（額定轉速時） |
|||||||
|
速度波動率（電壓變化） |
額定電壓±10%：0%（額定轉速時） |
|||||||
|
速度波動率（溫度變化） |
25±25℃：±0.1%以下（額定轉速時） |
|||||||
|
模擬速度 指令輸入 |
指令電壓 |
DC±10V |
||||||
|
輸入阻抗 |
約20KΩ |
|||||||
|
電路時間參數 |
47μs |
|||||||
|
模擬轉矩 指令輸入 |
指令電壓 |
DC±10V |
||||||
|
輸入阻抗 |
約20KΩ |
|||||||
|
電路時間參數 |
47μs |
|||||||
|
順控輸入 信號 |
點數 |
8點 |
||||||
|
功能（可分配） |
伺服ON（/S-ON）、P動作（/P-CON）、禁止正轉側驅動（P-OT）、禁止反轉側驅動（N-OT）、報警復位（/ALM-RST）、正轉側轉矩限制（/P-CL）、反轉側轉矩限制（/N-CL）、位置偏差清零（/CLR）、內部設定速度切換等 |
|||||||
|
可進行上述信號的分配以及正／負邏輯的變更 |
||||||||
|
順控輸出 信號 |
點數 |
6點 |
||||||
|
功能（可分配） |
伺服報警（ALM）、定位完成（/COIN）、速度一致檢出（/V-CMP）、伺服電機旋轉檢出（/TGON）、伺服準備就緒（/S-RDY）、轉矩限制檢出（/CLT）、制動器（/BK）、編碼器零點輸出（PGC） |
|||||||
|
可進行上述信號的分配以及正／負邏輯的變更 |
||||||||
|
編碼器分頻脈沖輸出 |
A相、B相、C相：線性驅動輸出；分頻脈沖數：固定 |
|||||||
|
RS-485 通訊 |
通訊協議 |
MODBUS |
||||||
|
1：N通訊 |
最大可為N = 127站 |
|||||||
|
軸地址設定 |
通過參數設定 |
|||||||
|
CAN通訊 |
通訊協議 |
CANOpen（DS301 + DS402行規） |
||||||
|
1：N通訊 |
最大可為N = 127站 |
|||||||
|
軸地址設定 |
通過參數設定 |
|||||||
|
顯示功能 |
CHARGE指示燈，7段數碼管5位 |
|||||||
|
再生處理 |
內置再生電阻器或外置再生電阻器（選購件） |
|||||||
|
超程（OT）防止功能 |
P-OT、N-OT輸入動作時的動態制動器（DB）停止、減速停止或自由運行停止 |
|||||||
|
保護功能 |
過電流、過電壓、欠電壓、過載、超速、再生故障、編碼器反饋錯誤等。 |
|||||||
|
監視功能 |
轉速、當前位置、指令脈沖積累、位置偏差、電機電流、運行狀態、輸入輸出信號 |
|||||||
|
輔助功能 |
增益調整、報警記錄、JOG運行、原點搜索、慣量檢測等 |
|||||||
|
智能功能 |
內置增益自動調諧功能 |
|||||||
|
適用負載慣量 |
小于電機慣量的 5 倍 |
|||||||
|
位 置 控 制 |
前饋補償 |
0～100%（設定單位1%） |
||||||
|
輸入脈沖種類 |
符號+脈沖序列、CW+CCW脈沖序列、90 °相位差二相脈沖（A相+B相） |
|||||||
|
輸入脈沖形式 |
支持線性驅動、集電極開路 |
|||||||
|
最大輸入脈沖頻率 |
線性驅動 |
|||||||
|
符號+脈沖序列、CW+CCW脈沖序列：500K pps |
||||||||
|
90 °相位差二相脈沖（A相+B相）：500K pps |
||||||||
|
集電極開路 |
||||||||
|
符號+脈沖序列、CW+CCW脈沖序列：200Kpps |
||||||||
|
90 °相位差二相脈沖（A相+B相）：200Kpps |
||||||||
